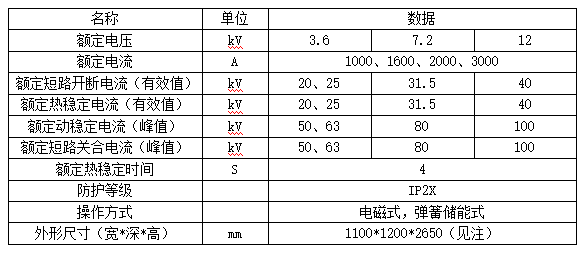

XGN2-12箱型固定式交流金屬封閉開關設備（簡稱開關柜），用于額定電壓為3.6～12kV、三相交流50Hz，額定電路630～3150A的電力，系統中作為接受與分配電能之用，特別適用于頻繁操作的場合，其母線系統為單母線、可派生處單母線帶旁路和雙母線系統。本開柜符合國家標準GB3906《3-35kV交流金屬封閉開關設備》及國際標準IEC298的要求，并且具有完善的防誤操作功能。本開關柜的主開關采用ZN28A-12系列、ZN28-12系列和ZN□-12（VH1）等真空斷路器，隔離開關采用GN30-12旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關系列產品。?應用領域廣泛用于發電廠、變電所等配電系統，煤炭、石油、化工等能源企業，航空、鐵路、港口碼頭等交通運輸企業，高層建筑、體育場館等建筑設施，工礦企業、大型制造業等。?技術特點XGN2-12開關柜為金屬封閉箱式結構，柜體骨架由角鋼焊接而成，柜內分為斷路器室、母線室、電纜室、繼電器室等，室與室之間用鋼板隔開。1、斷路器室外在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感器連接，電流互感器與下隔離開關的母排連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。2、母線室在柜體后上部，為了減小柜體高度，母線呈品形排列以7350N抗彎強度的瓷質絕緣子支持，母線與上隔離開關母排連接，相鄰亮母線室之間可隔離。3、電纜室在柜體下部的后方，電纜室內支持絕緣子可設有電壓監視裝置，電纜固定在支架上，對于主結線為聯絡方案時，本室則為聯絡小室。繼電器室在柜體上部前方，室內安裝板可安裝個中繼電器等，室內有端子排支架，門上可安裝指示儀表、信號元件等二次元件，頂部還可布置二次小母線。4、斷路器的操動機構裝在下面左邊位置，其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護，前面檢修繼電器的二次元件，維護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均有照燈。前門的下方設有與柜寬方向平行的接地銅母線，其截面為4×mm2。5、機械聯鎖：為了防止帶負荷分合隔離開關，防止誤分誤合斷路，防止誤入帶電間隔；防止帶合接地開關；防止帶接地刀合閘，開關柜采用相應的機械聯鎖，機械聯鎖的動作原理如下：a.停電操作（運行—檢修）開關柜處于工作位置，即上下隔離開關、斷路器處于合閘狀態，前后門已鎖好，并處于帶電運行之中，這時的小手柄處于工作位置。線將斷路器分閘后，再將小手柄扳到“分?jǐn)嚅]鎖”位置，這時斷路器不能合閘，將操作手柄插入下隔離的操作孔內從上往下拉，拉到上隔離分閘位置。再將槽手柄拿下，插入接地開關操作孔內，從下向上推，使接地開關處于合閘位置，這時可將小手柄扳到“檢修”位置。可先打開前門，取出門后邊鑰匙打開后門，停電操作完畢，檢修人員對斷路器室及電纜進行維護和檢修。b.送電操作（檢修—運行）若已檢修完畢，需要送電，其操作程序如下：將后門關閉，鑰匙取出后關前門，將小手柄從“檢修”位置扳到“分?jǐn)嚅]鎖”位置，這時前門被鎖定，斷路器不能合閘，用操作手柄插入接地開關操作孔內，從上向下拉，使接地開關處于分閘位置，將操作手柄拿下，再插入上隔離的操作孔內，從下向上推，使上隔離處于合閘位置，將操作手柄拿下，插入下隔離的操作孔內，從下向上推使下隔離處于合閘位置，取出操作手柄，將小手柄扳至工作位置，這時可將斷路器合閘。?產品優勢1.結構緊湊2.體積小、占地少3.安裝方便?技術參數
